レンジフードの構造を図解｜部品の役割と掃除範囲の判断基準

レンジフードの構造は、部品名を一つずつ覚えるよりも、「空気を吸い込む→油を捕らえる→ファンで送る→屋外へ排気する」という流れで見ると理解しやすくなります。構造が分かると、油汚れがたまりやすい場所や、自分で確認・掃除しやすい範囲も整理できます。

ただし、レンジフードの内部構造や部品の外し方は機種によって異なります。見える部品や外せそうな部品でも、取扱説明書で着脱方法を確認できない場合は無理に分解しないことが基本です。

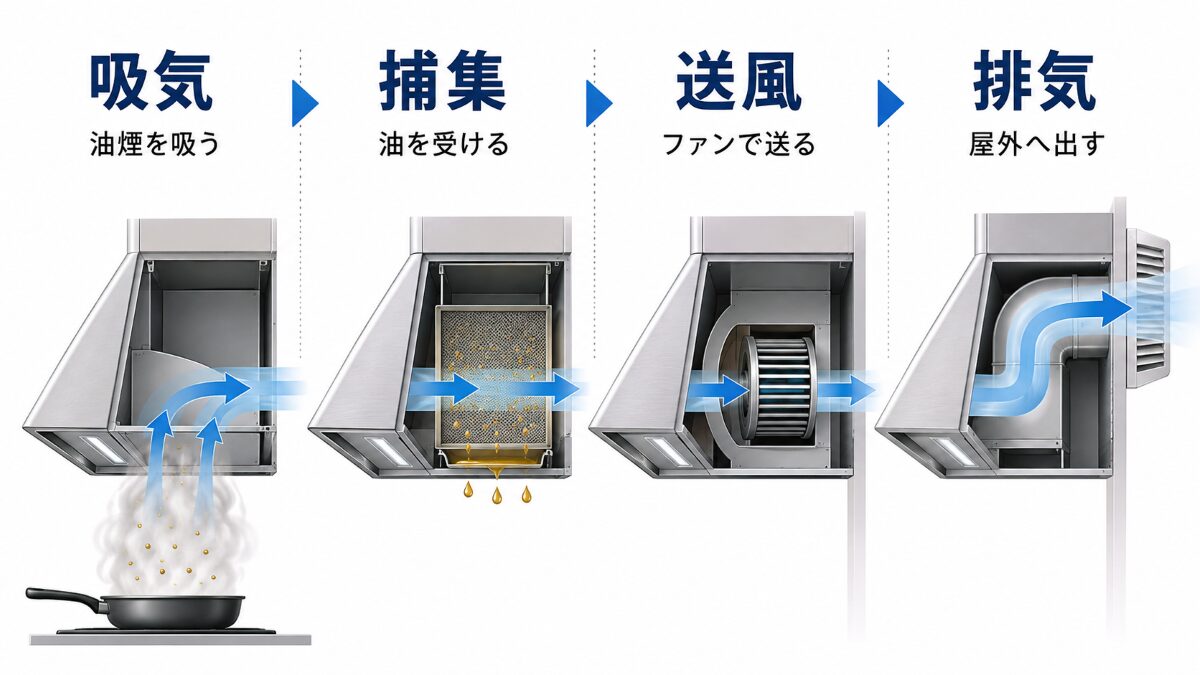

レンジフードの構造は「空気の流れ」で見ると分かりやすい

レンジフードは部品が多く見えますが、役割を空気の流れに沿って並べると、全体像はそれほど複雑ではありません。

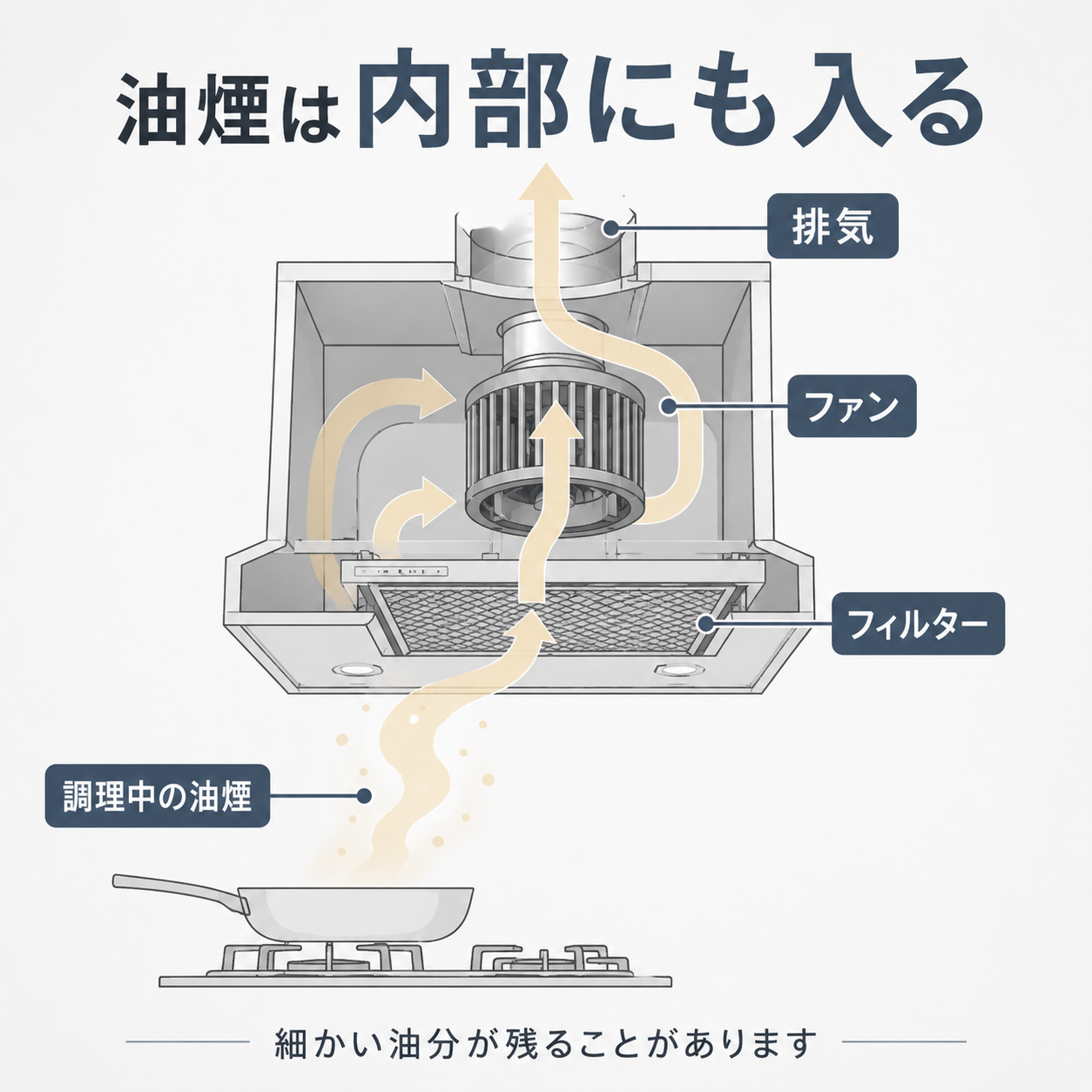

調理中に発生した湯気や油を含む空気は、レンジフードの下側から吸い込まれます。その途中で整流板やフィルターなどを通り、内部のファンによって排気方向へ送られるのが基本的な流れです。

順番	構造上の働き	見るポイント
1. 吸気	調理中の空気をレンジフードへ取り込む	整流板や吸い込み口の位置
2. 油の捕集	油分やホコリの一部を途中で受ける	フィルターの有無や構造
3. 送風	ファンが空気を排気方向へ動かす	ファンの位置と形状
4. 排気	ダクトなどを通して屋外へ空気を出す	家庭で触る必要のない奥側の範囲

ここで重要なのは、レンジフードの構造を「部品一覧」として見るのではなく、空気と油煙がどこを通るのかで見ることです。油汚れが付きやすい場所も、この流れを追うと予測しやすくなります。

一方で、実際の部品配置は機種によって異なります。フィルターが見えるタイプもあれば、整流板の奥に吸気部があるタイプなどもあるため、この記事の図を自宅の機種へそのまま当てはめる必要はありません。

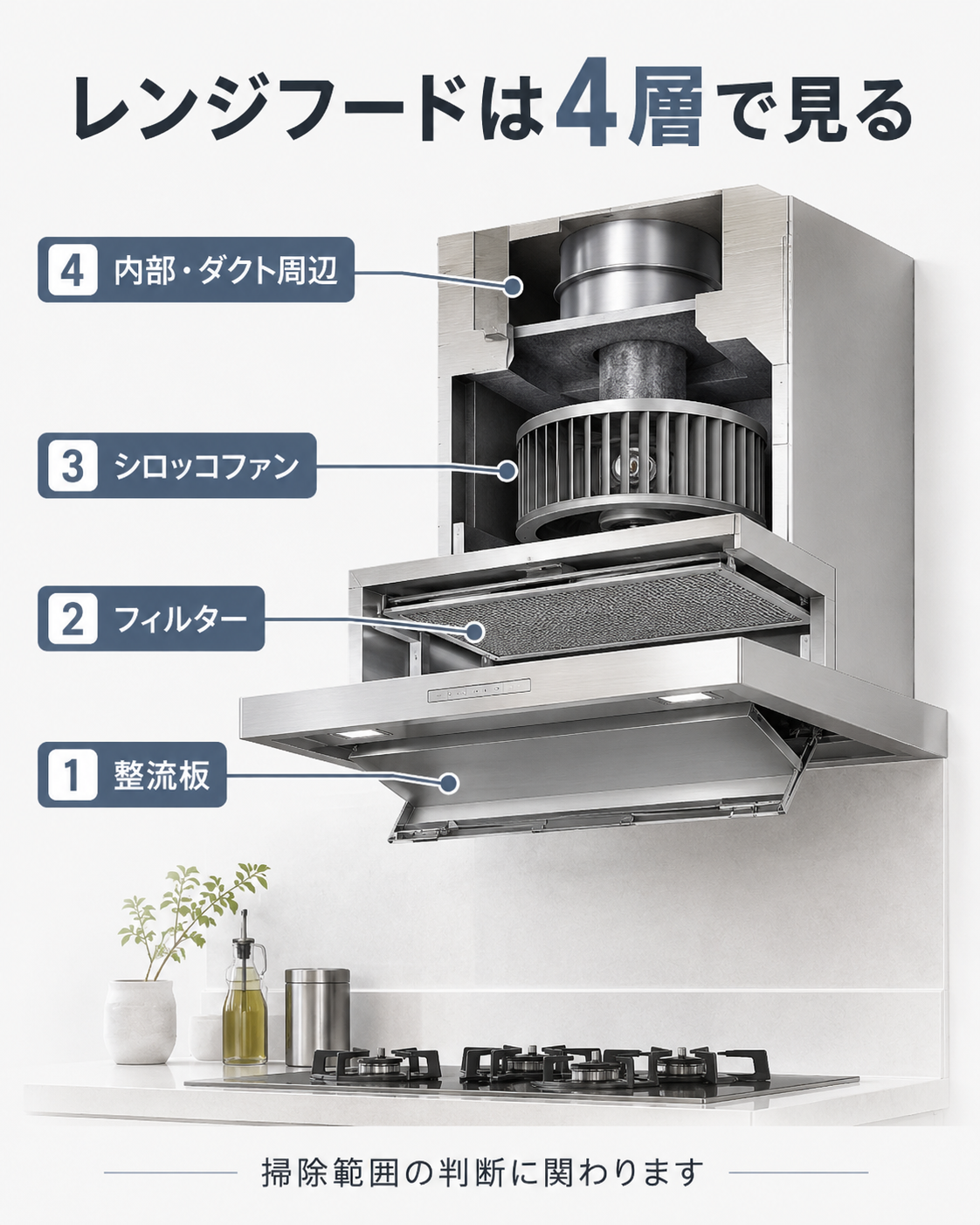

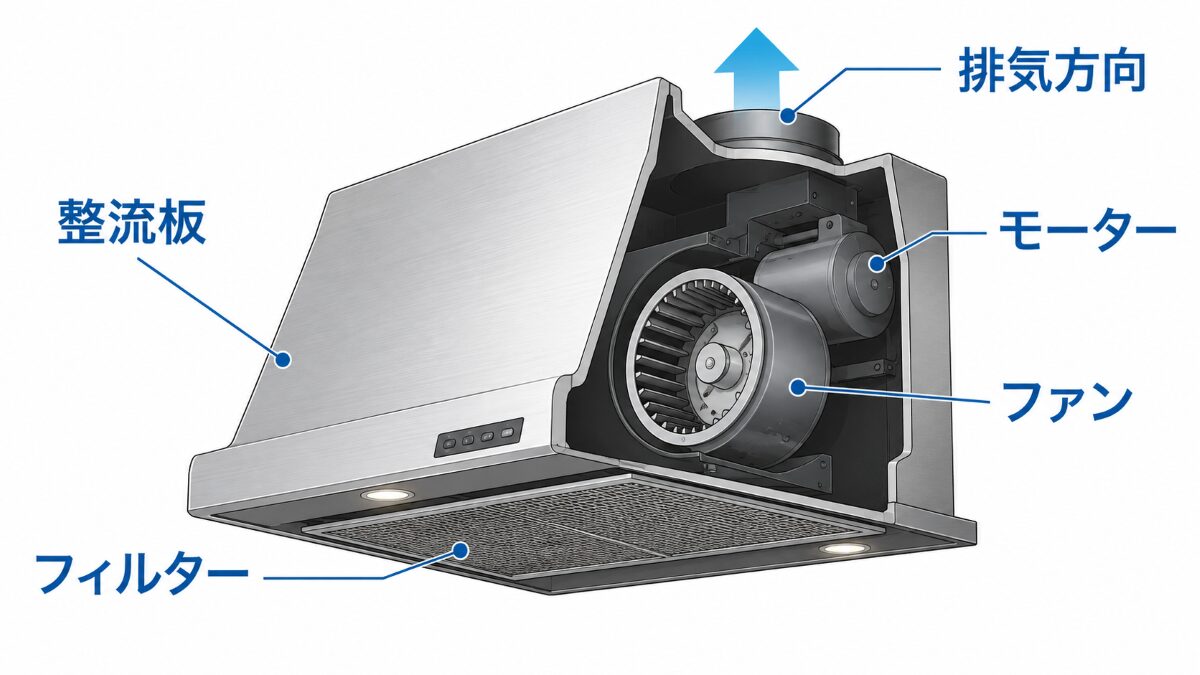

レンジフードを構成する主な部品と役割

レンジフードの部品は、外側から確認しやすい部分と、内部で排気を担う部分に分けると整理しやすくなります。

外側から確認しやすい整流板・フィルター

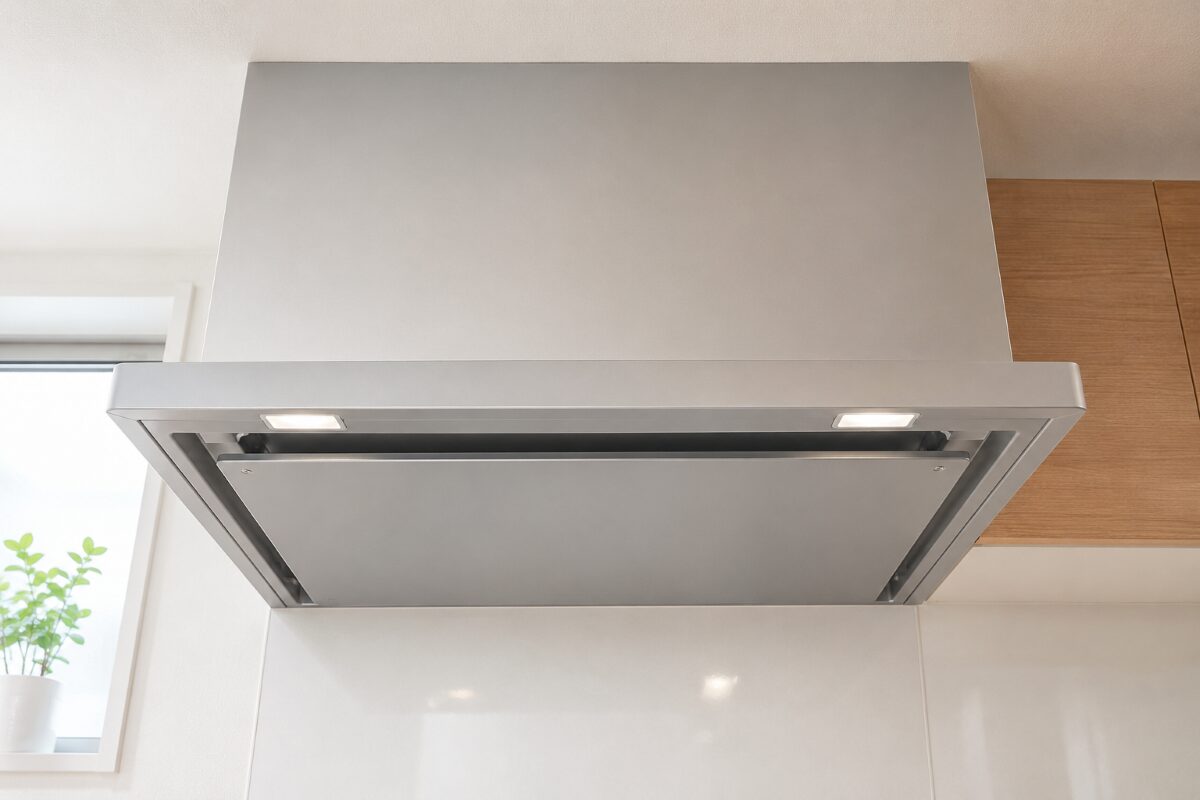

レンジフードを下から見たとき、比較的確認しやすいのがフード本体、整流板、フィルターなどです。ただし、すべての機種に同じ部品が付いているわけではありません。

整流板は、レンジフードの下側にある板状の部品です。空気の吸い込み方を整える役割があり、その周囲や裏側には油汚れが付きやすくなります。

フィルターが付いている機種では、空気中に含まれる油分やホコリの一部を受ける役割があります。使用を続けると網目や表面にベタつきがたまりやすくなるため、外から見ても汚れを確認しやすい部品です。

内部にあるファン・ファン周辺・電装部

整流板やフィルターのさらに奥には、空気を動かすファンがあります。レンジフードには、シロッコファンを採用している機種があります。筒状に並んだ羽根が回転し、空気を排気方向へ送る仕組みです。

ただし、ファンの形状や固定方法は機種ごとに異なります。シロッコファン自体の役割や、掃除するときに確認したい範囲は、シロッコファンの役割と掃除できる範囲で詳しく整理しています。

ファンの周囲には、ファンを固定する部品やカバー、モーターなどがあります。さらに奥には配線などの電装部があるため、レンジフード内部を「全部洗う場所」と考えないことが大切です。

部品	主な位置	主な役割	家庭での確認
整流板	レンジフード下部	空気の吸い込みを整える	比較的確認しやすい
フィルター	吸気部分	油分やホコリの一部を受ける	着脱方法は機種確認
ファン	レンジフード内部	空気を排気方向へ動かす	取扱説明書の確認が必要
モーター・配線	ファン周辺や内部	ファンの駆動や制御	不用意に水や洗剤をかけない

名称をすべて覚える必要はありません。「外側から確認する部品」「空気を動かす部品」「不用意に触らない電装部」の3つに分けておくと、掃除するときの判断にもつながります。

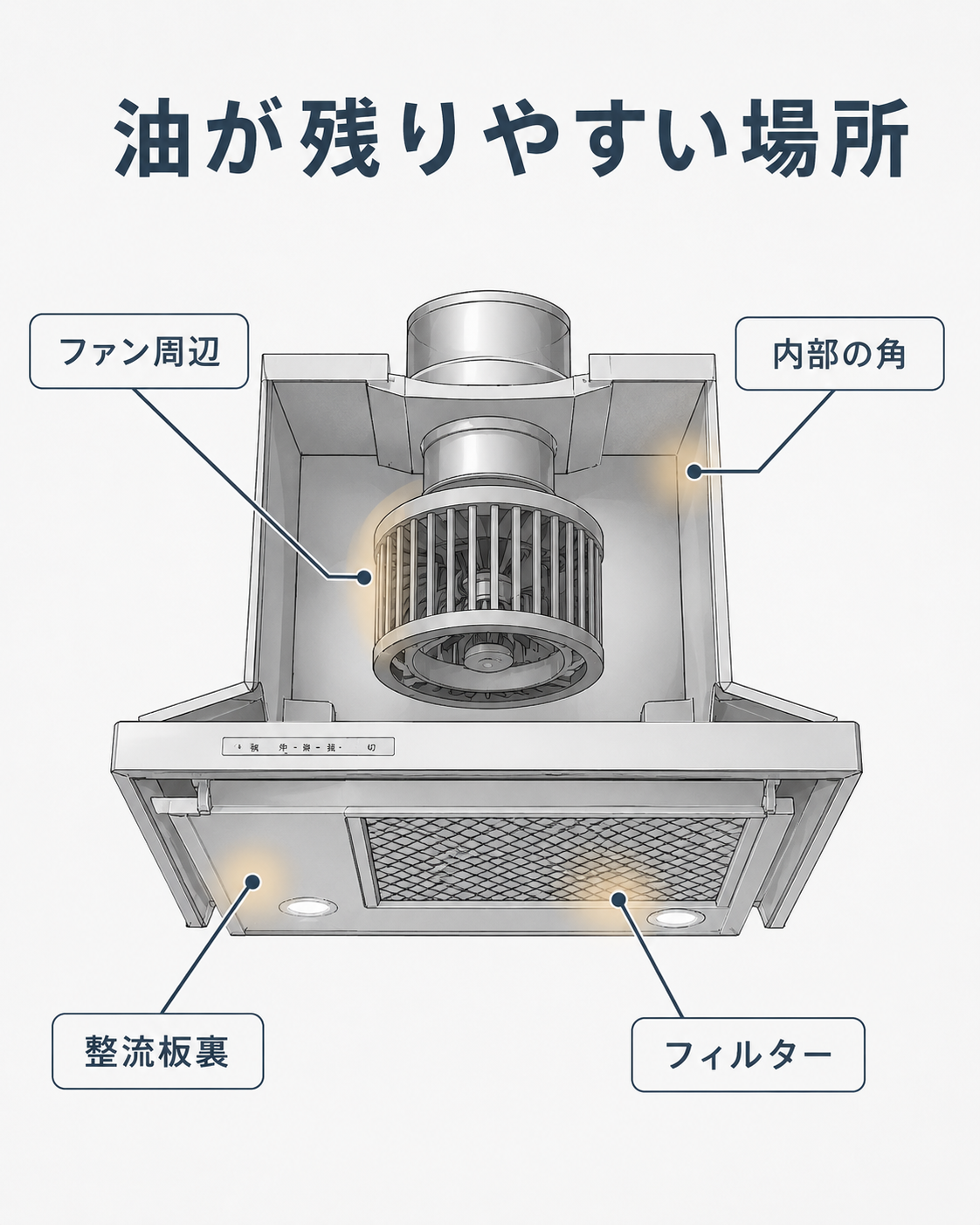

油汚れがたまりやすい場所は構造から予測できる

レンジフードの油汚れは、内部へ均一に付くわけではありません。調理中の油煙が通る場所や、空気が集まる場所ほど汚れが残りやすくなります。

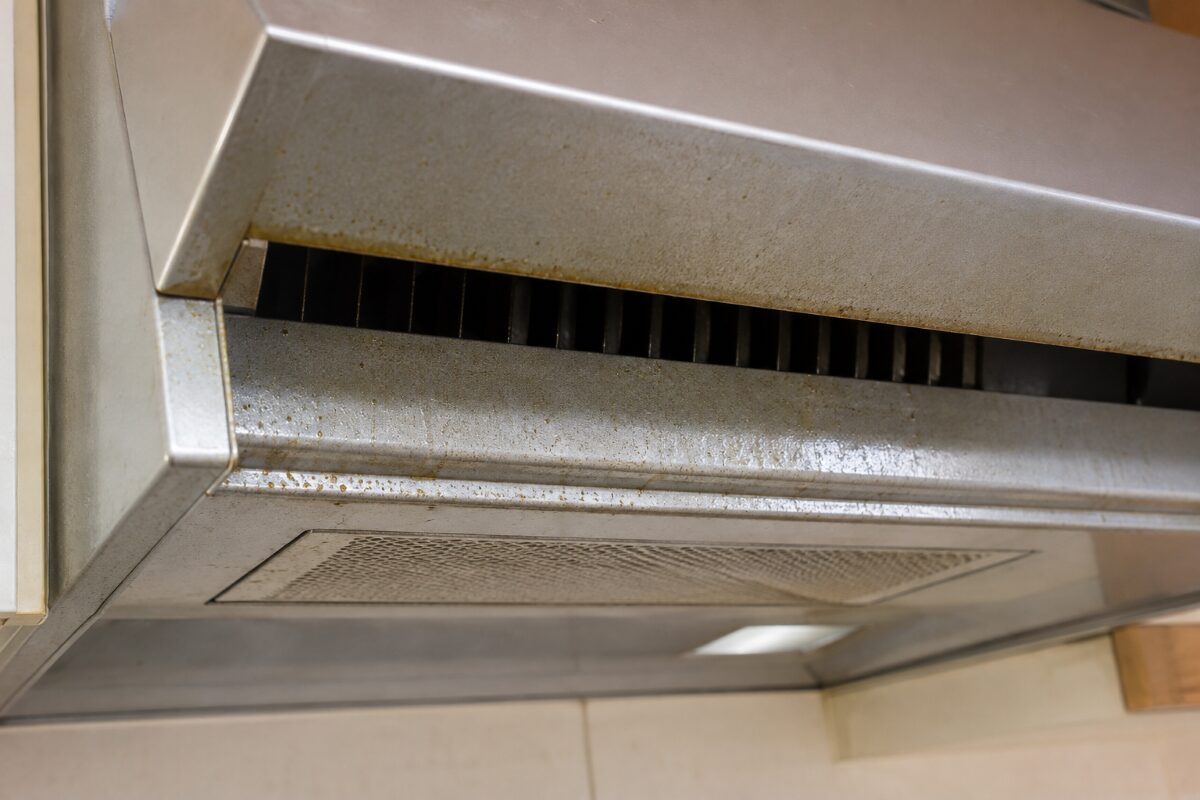

最初に確認しやすいのは、整流板や吸気口周辺です。調理中の油を含んだ空気が最初に通るため、表面に薄い油膜やベタつきが付きやすくなります。

フィルターがある機種では、フィルター自体にも油汚れがたまります。さらに、その奥にあるファンは空気の通り道になるため、羽根の表面などに油とホコリが重なって付着することがあります。

場所	付きやすい汚れ	構造上の理由	確認しやすさ
整流板・外装	油膜、ベタつき、ホコリ	調理中の油煙に近い	確認しやすい
フィルター	油、ホコリ	空気中の汚れを受ける	機種による
ファン	油とホコリが混ざった汚れ	空気が継続して通る	外からは見えにくい
内部の奥	油汚れや付着物	排気経路の一部	家庭では確認しにくい

つまり、表面だけが汚れているように見えても、使用状況によっては奥側にも汚れが付いていることがあります。反対に、外側に少し油汚れがあるだけで、内部すべてを分解する必要があるとも限りません。

構造を見る目的は、「奥まで汚れているはず」と決めつけることではなく、空気の通り道を手掛かりに確認する順番を決めることです。

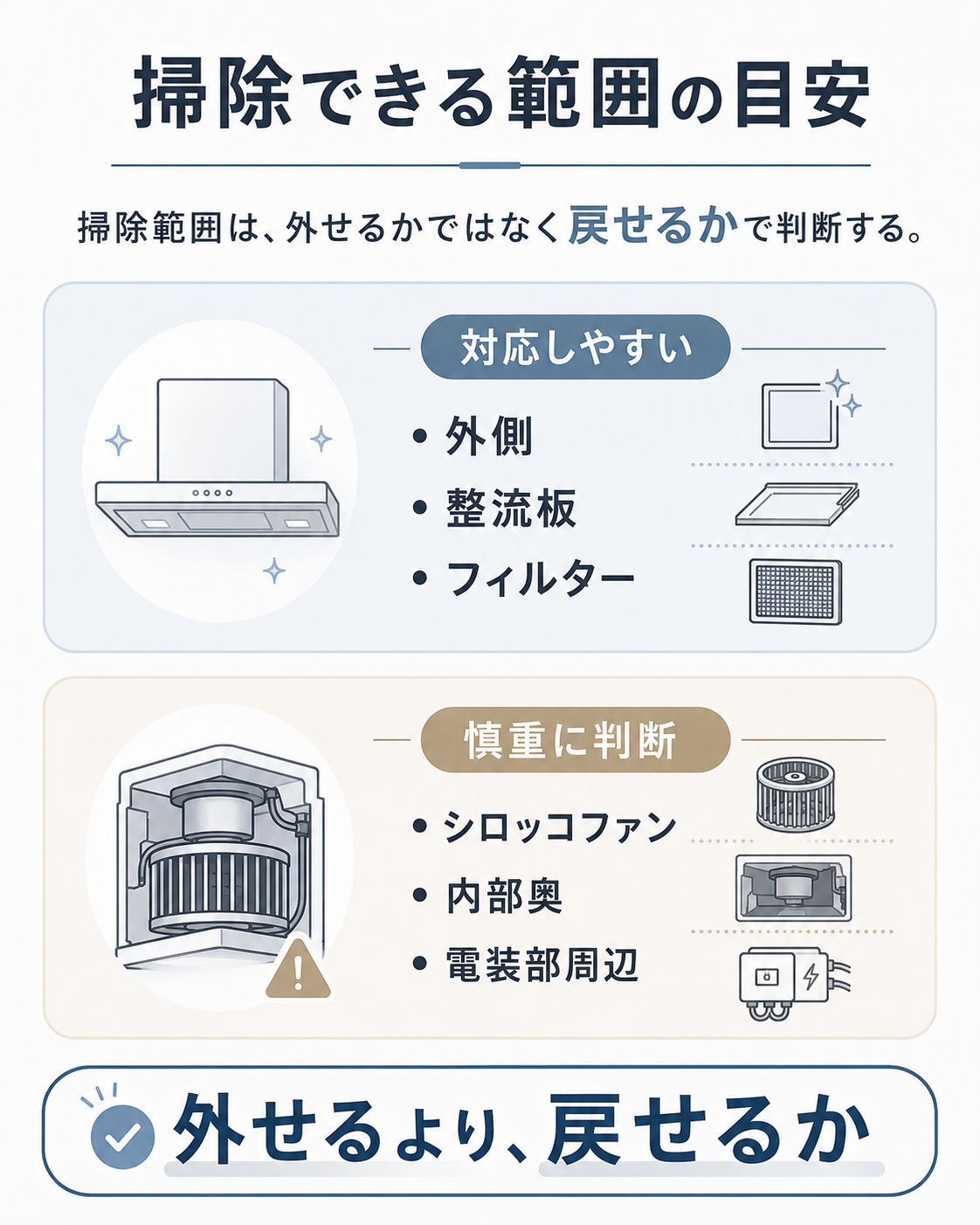

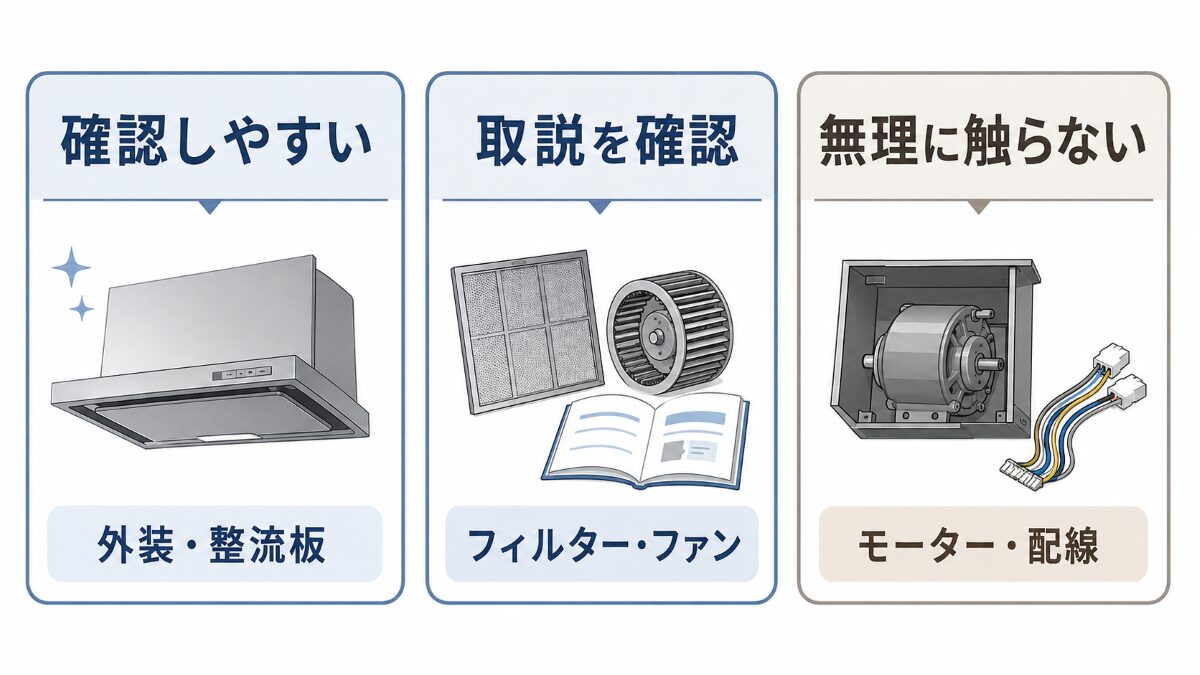

自分で掃除する範囲は「外せるか」だけで決めない

レンジフード掃除で判断を誤りやすいのが、「外せそうだから外す」「見えているから洗う」という考え方です。掃除範囲は、部品が動くかどうかだけでは決められません。

家庭で確認・掃除しやすい範囲

家庭で扱いやすいのは、外装や整流板など、普段から手が届きやすい範囲です。フィルターやファンについては、取扱説明書でユーザーによる着脱や手入れ方法が案内されている場合に、その範囲で進めます。

確認するときは、「外せるか」より先に「メーカーが手入れ方法を案内しているか」を見る方が安全です。取り外した後に元へ戻す方法まで分かることも重要です。

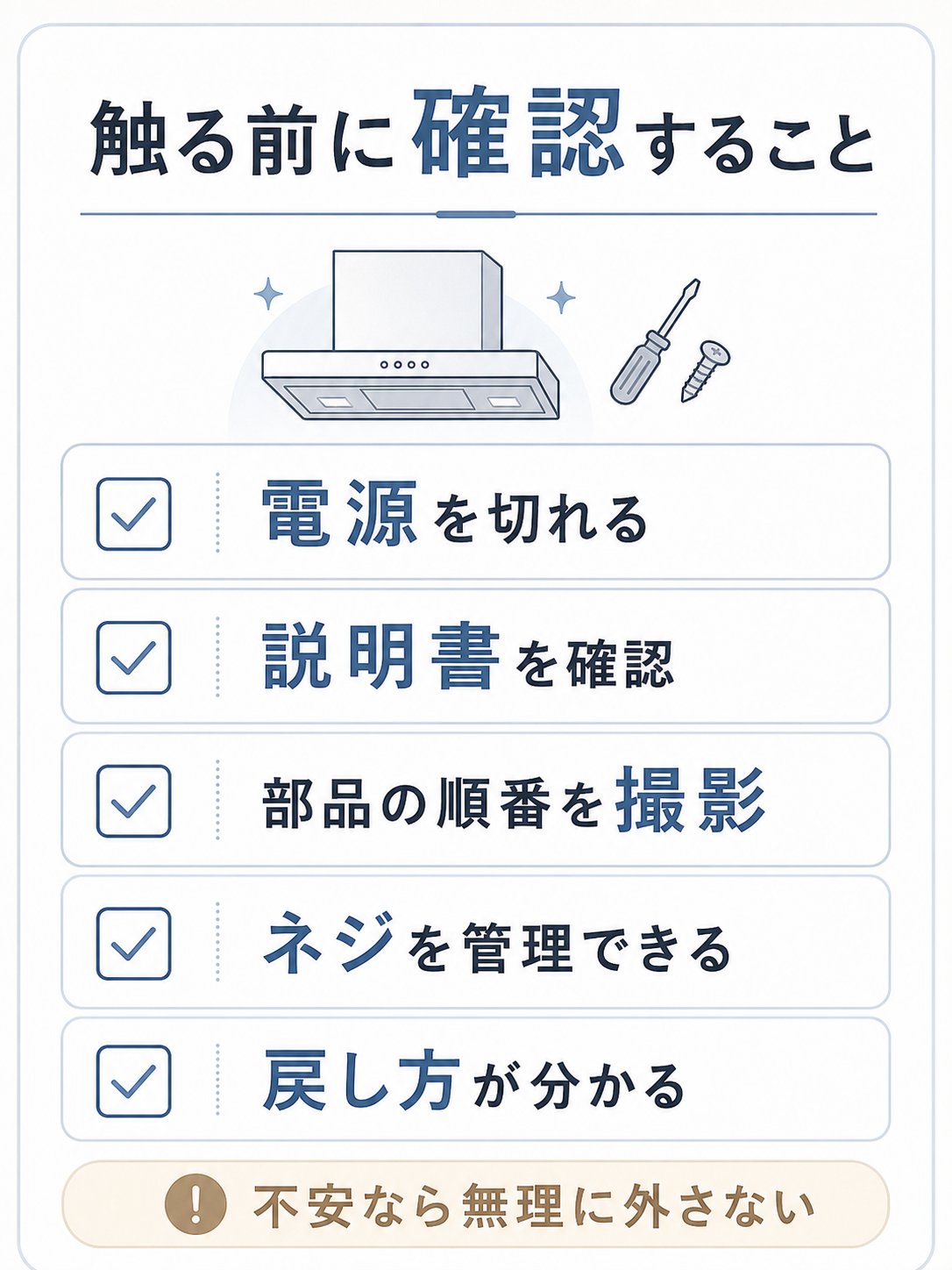

無理に外さない方がよい範囲

固定方法が分からない部品、工具が必要な部品、モーターや配線に近い場所は、見えていても不用意に分解しない方がよい範囲です。

特に、内部へ直接水や洗剤をかける掃除は避けます。油汚れを落とすことだけを優先すると、電装部へ水分が入ったり、部品の取り付け状態を変えてしまったりする可能性があります。

実際に自分で掃除する場合の順番や注意点は、レンジフードを自分で掃除する手順と範囲で確認できます。本記事では、具体的な洗剤や洗浄手順ではなく、その前段階となる構造と範囲の判断に絞っています。

自分で掃除する範囲がまだ決められない場合は、レンジフード全体・内部・型番の3点が分かる写真を残しておくと、状態を整理しやすくなります。

レンジフードは機種によって構造と外せる範囲が違う

レンジフードは、基本的な排気の考え方が似ていても、整流板・フィルター・ファンの配置や固定方法まで同じとは限りません。

例えば、外からフィルターが確認できる機種もあれば、一般的な網状フィルターを使わない構造の機種もあります。ファンの位置や取り外し方法についても、製品によって違いがあります。

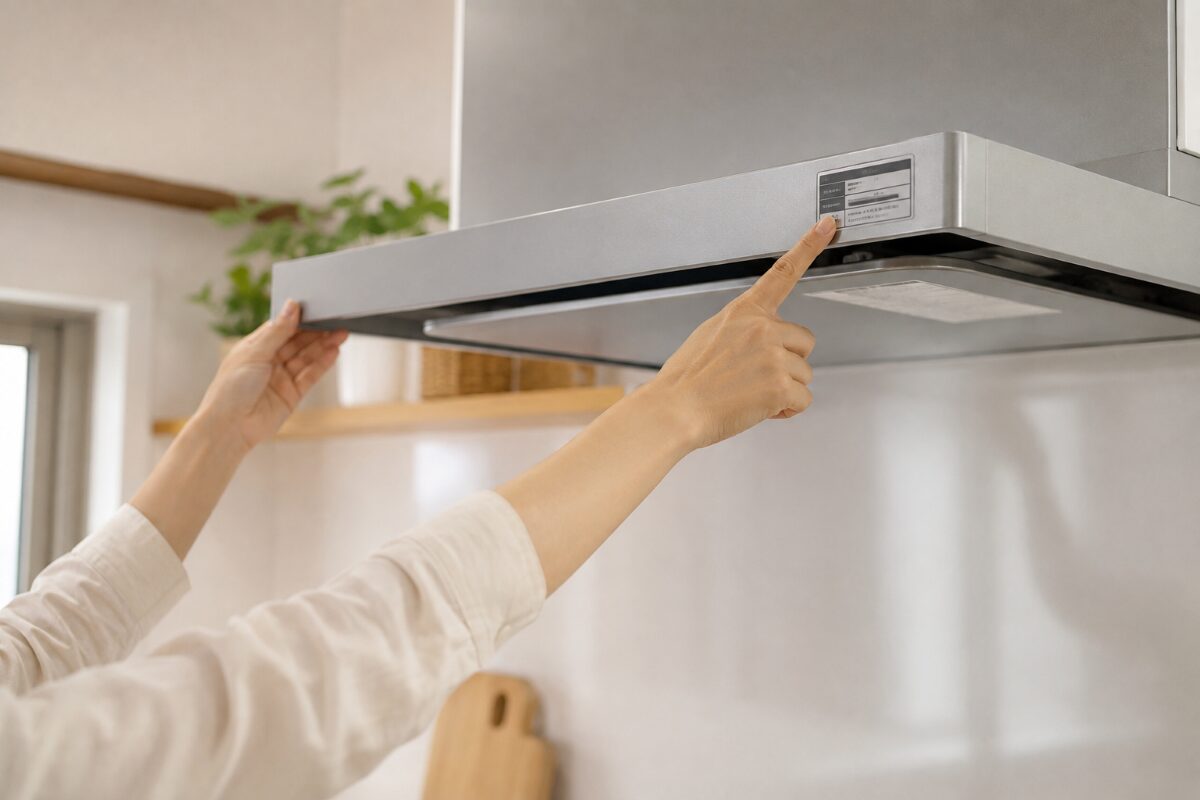

そのため、自宅のレンジフードを確認するときは、記事内の一般的な構造図よりも、最終的にはメーカー・型番・取扱説明書を基準にします。

取扱説明書を確認して、外装や案内された部品だけで掃除できるなら、無理に奥まで分解する必要はありません。反対に、内部まで油汚れが広がっている、ファンが外れない、構造が分からないといった場合は、力を掛けて分解を続けない方が判断しやすくなります。

自分で続ける範囲と依頼を検討する範囲を整理したい場合は、自分で掃除するか業者へ任せるかの判断基準も参考になります。

また、レンジフードを含めてキッチンクリーニングを検討しており、作業範囲や料金まで確認したい場合は、キッチンクリーニングの範囲・料金・相談前の確認点へ進むと、依頼前の未決定事項を整理できます。

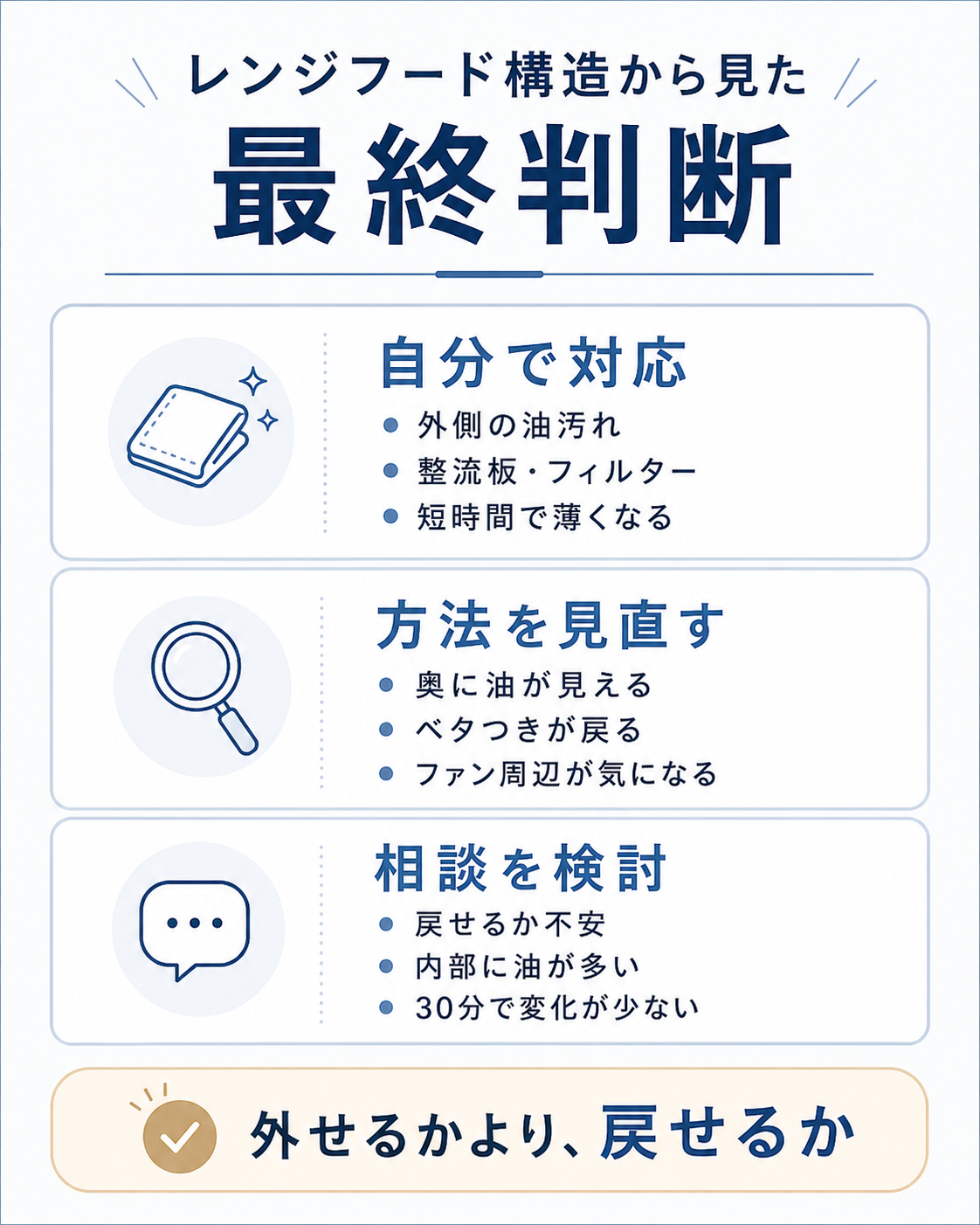

外側の部品や取扱説明書の範囲で判断できている場合は、相談せず自分で対応する選択もできます。どこまでが手入れ対象か分からない場合だけ、構造と汚れの状態を整理して次の対応を決めます。

まとめ｜構造は「空気の流れ」と「触れる範囲」で確認する

レンジフードの構造は、部品名を細かく覚えるよりも、「吸気→油の捕集→ファン→排気」という空気の流れで見ると整理しやすくなります。

整流板やフィルターは比較的確認しやすい一方、ファン周辺にはモーターや配線などもあります。そのため、見える場所や外せそうな場所をすべて家庭で洗う対象にするのではなく、取扱説明書で確認できる範囲を基準にします。

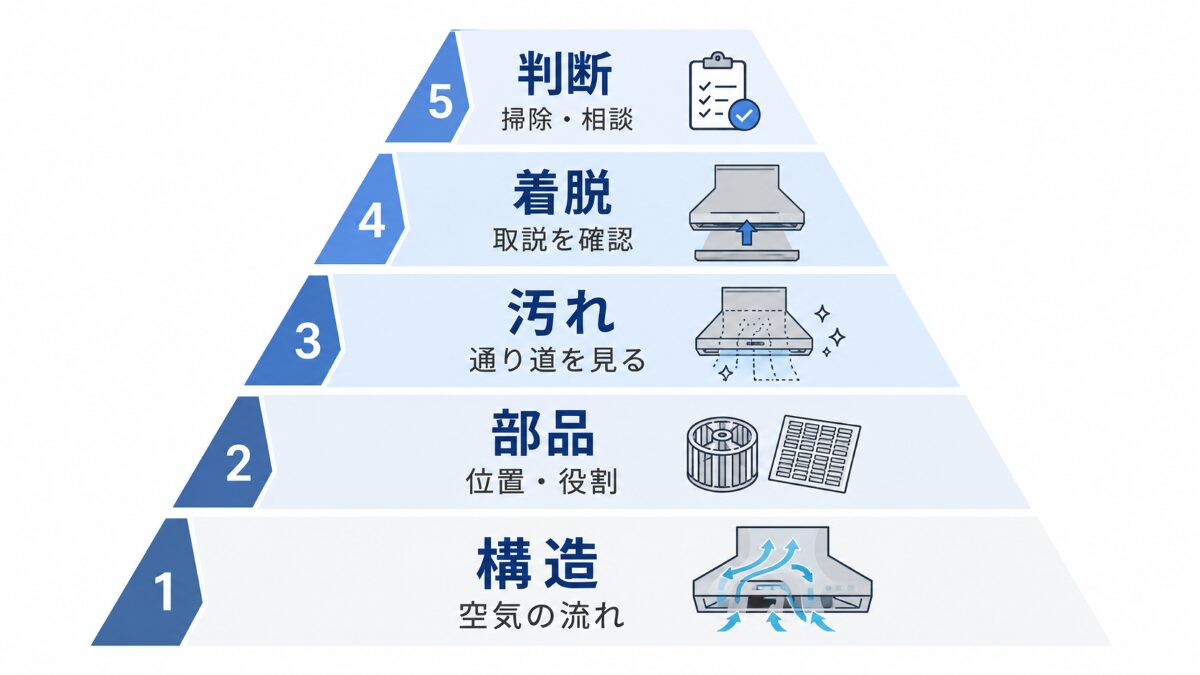

判断するときは、まず構造を確認し、次に油汚れの位置を見ます。そのうえで着脱方法を確認し、自分で掃除できる範囲だけを進める順番にすると、必要以上の分解を避けやすくなります。

レンジフード以外も含めてキッチン全体を整理したい場合は、キッチン全体の掃除方法と場所別の判断で、シンク・コンロ・レンジフードなどをまとめて確認できます。

自分で対応する範囲が分かっている場合は、そのまま必要な掃除だけを進めれば十分です。構造や部品の固定方法が分からない場合は、型番と取扱説明書を確認し、それでも判断できない場所だけを写真で整理すると次の行動を決めやすくなります。

よくある質問

ここでは、レンジフードの構造を確認するときに残りやすい、用語や部品の違い、外せる範囲についての細かな疑問を整理します。
